仪表保温保护箱

请点击查看大图

Ⅰ、电热管伴热：

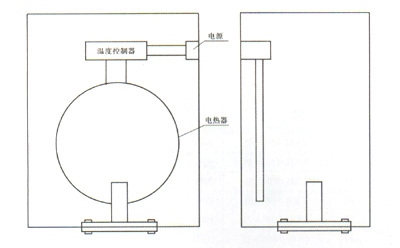

YXWD电热保温箱由箱体、加热器、仪表托架等三大部分组成，其结构形式与保护箱相同，所不同的是箱内装有电器加热装置，起结构形式如图，电热装置是由电热管，温度控制器组成，箱体侧面装有插座，当接通电源后，箱内加热到所需温度时，再由温度控制器接通电源继续升温。通过反复工作使箱内温度能保持在一定范围内。

恒温加热器主要参数
1.额定电压 200V.50Hz
2.额定功率 300～500W
3.控制温度由用户自定
4.恒温加热器可做成防爆型
5.电热管材料有三种：即铜管、碳钢管、不锈钢管

Ⅱ、蒸气管伴热： 蒸气加热保温箱，伴热管是用金属管制成S型结构.箱体上下采用焊接式穿板接头与伴热管焊接而成，伴热管安装在箱内为上进下出，通过蒸气在管腔内的循环而达到加热目的，伴热管材料规格分为两种，即φ8×1紫铜管；φ14×2无缝钢管（碳钢）。外形美观，其结构见图。
YX W -A型仪表保护（保温）箱 H
序号 型号 外型尺寸（mm） 内部净空尺寸（mm） H B L H B L 1 YXH-654A 型 640 500 408 570 480 390 2 YXH-665A 型 600 600 500 530 580 480 3 YXH-856A 型 800 500 600 730 480 580 4 YXH-866A 型 800 600 600 730 580 580 5 YXH-1056A 型 1000 500 600 930 480 580 6 YXH-1066A 型 1000 600 600 930 480 580 7 YXH-1256A 型 1200 500 600 1130 480 580 8 YXH-1266A 型 1200 600 600 1130 580 580 9 YXH-654A 型 640 500 408 570 480 390 10 YXH-665A 型 600 600 500 530 580 480 11 YXH-856A 型 800 500 600 730 480 580 12 YXH-866A 型 800 600 600 730 580 580 13 YXH-1056A 型 1000 500 600 930 480 580 14 YXH-1066A 型 1000 600 600 930 580 580 15 YXH-1256A 型 1200 500 600 1130 480 580 46 YXH-1266A 型 1200 600 600 1130 580 580
YX W -B型仪表保护（保温）箱 H
序号 型号 外型尺寸（mm） 内部净空尺寸（mm） H B L H B L 1 YXH-654B 型 640 500 408 570 480 390 2 YXH-656B 型 600 500 600 530 480 580 3 YXH-666B 型 600 600 600 530 580 580 4 YXH-856B 型 800 500 600 730 480 580 5 YXH-866B 型 800 600 600 730 580 580 6 YXH-1056B 型 1000 600 600 930 480 580 7 YXH-1066B 型 1000 600 600 930 580 580 8 YXH-1256B 型 1200 500 600 1130 480 580 9 YXH D -654B 型 Q 640 500 408 570 480 390 10 YXH D -656B 型 Q 600 500 600 530 480 580 11 YXH D -856B 型 Q 800 500 600 730 480 580 12 YXH D -866B 型 Q 800 600 600 730 580 580 13 YXH D -1056B 型 Q 1000 500 600 930 480 580 14 YXH D -1066B 型 Q 1000 600 600 930 580 580 15 YXH D -1256B 型 Q 1200 500 600 1130 480 580
